Haeger PAT-Seriesのご紹介
フラットパネル向け技術
PAT-Seriesはさまざまな生産ニーズに
適応する為3つのモデルで展開されています。

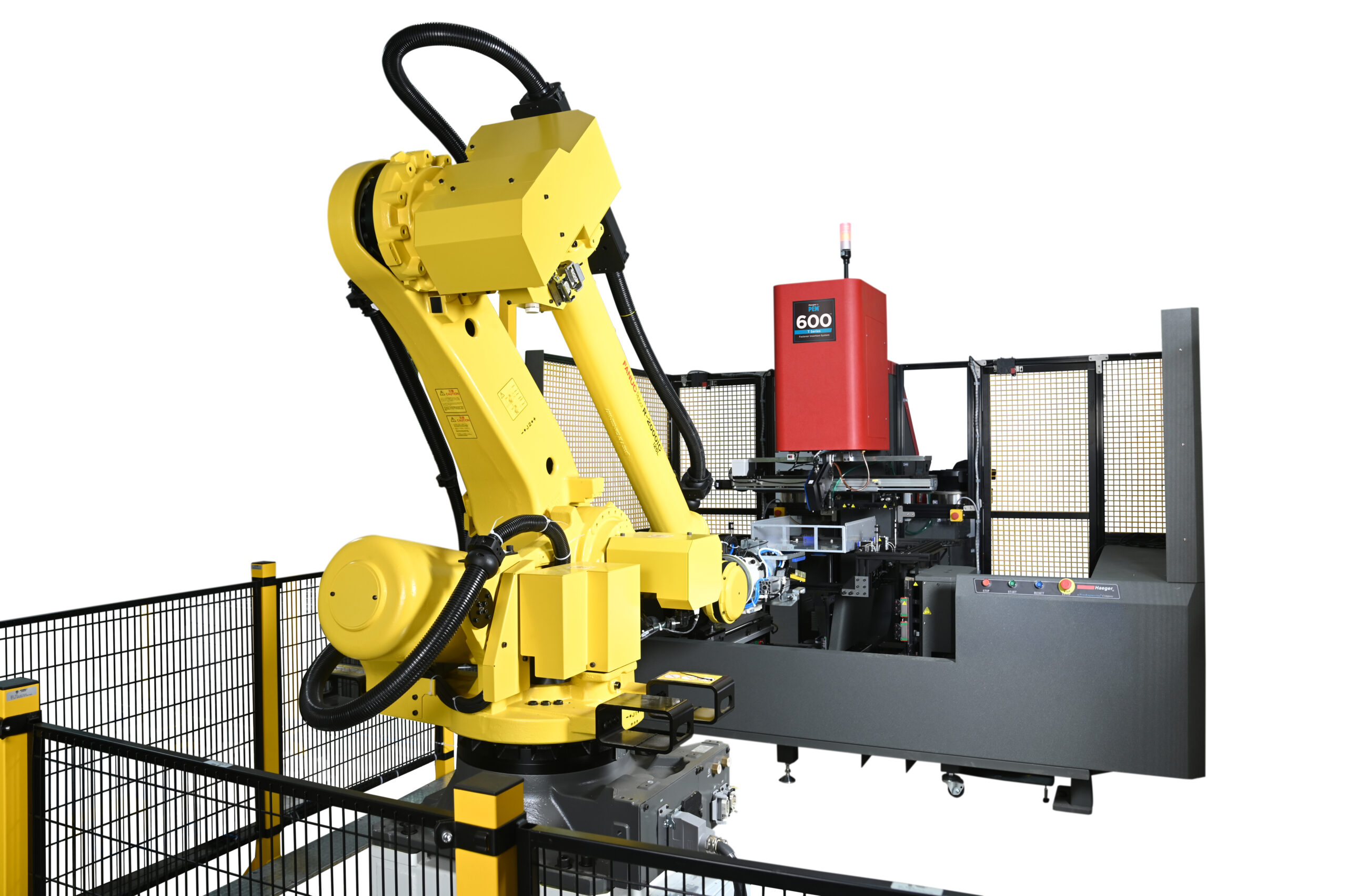

– PAT600:
小型から中型のパネルや、
9インチラック内部部品などの
箱型部品向けに設計
シリーズ唯一のストローク長300mm

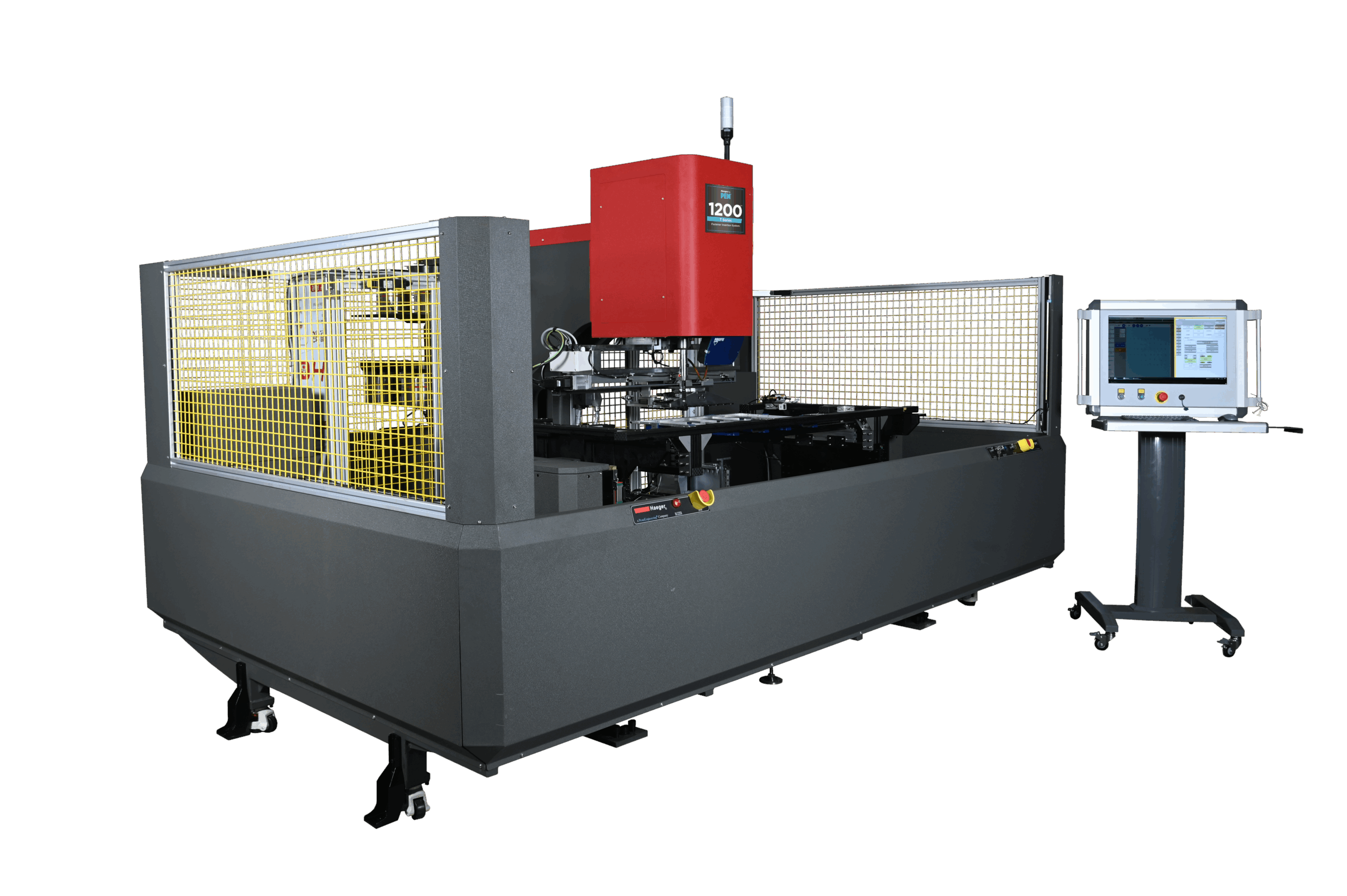

– PAT1200:
多品種生産環境に対応する
ユニバーサルプラットフォーム
– PAT2400:
キャビネットのサイドパネルのような、
大型でフラットなワーク向けに
構築されています。
最大2400mmの板材に対応可能

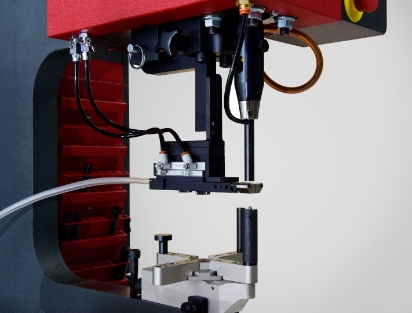

エラー削減
複雑な部品や多数のファスナーを扱う場合、
手動での圧入は時間がかかり、
ミスが発生しやすくなります。
PAT-Seriesは、
圧入工程をを自動化することで、
作業内で起こりえるエラーの低減を
実現致します。
圧入の自動化
PAT-Seriesは、
精密レール上のサーボモーターと
リニアモジュールによるX、Y、Zの移動を
高速で行う事で高い位置決めを実現。
最大８ステーションの自動供給装置を
取り付ける事で異なる種類の
クリンチングファスナーをシームレスに
圧入する事が可能となります。
スピードと信頼性
PAT-Seriesの中核となるのは、
Haegerのサーボ駆動システムです。
高速サイクル、正確な加圧力と
ストローク制御により
標準的なクリンチングファスナーの
圧入時間を約4〜5秒で実現します。
スピード、繰り返し精度、プロセス制御の
いずれを重視する場合でも、
PAT-Seriesはその期待に応えます。
スマートコネクティビティと
システム導入
インダストリー4.0向けに構築された
PAT-Seriesは、MESシステム、ロボットセル、および本格的な生産ラインとの
統合に対応しています。
PMCS制御システムは標準通信プロトコルを
サポートしており、データ交換や
リモートモニタリングが容易に行えます。
他ロボットとの連動により更なる自動化にも
対応可能となります。
CADインポートや圧入プログラム管理による
多種類ファスナーの圧入、高速生産に最適です。
CE認証取得済み
自動化によるグローバル展開に対応
PAT-SeriesモデルはCE認証を取得しており、
国際的な安全基準を満たしているため、
グローバルな事業展開においても
ご利用できる機械となっております。
数千個の同一部品を生産する場合でも、
多種多様な圧入を行う場合でも、
Haeger PAT-Seriesは競争力を提供します。
PAT-Seriesモデルは、生産性を向上させ、
誤圧入を削減しうる我々がこれまでに
構築した中で最もスマートな
クリンチングファスナー圧入システムです。
| 仕様 | |||
|---|---|---|---|
| PAT600-E | PAT1200-E | PAT2400-E | |
| コントロールシステム | 電動アクチュエータ、モーションコントロール、3Dカメラシステム、PMCS制御システム | 電動アクチュエータ、モーションコントロール、3Dカメラシステム、PMCS制御システム | 電動アクチュエータ、モーションコントロール、3Dカメラシステム、PMCS制御システム |
| 加圧力範囲 | 8~80KN | 8~80KN | 8~80KN |
| リピータービリティ | 設定加圧力の±1% / 設定位置の±0.02mm | 設定加圧力の±1% / 設定位置の±0.02mm | 設定加圧力の±1% / 設定位置の±0.02mm |
| ストローク長さ | 0~300mm | 0~200mm | 0~200mm |
| シリンダー速度 | 下降／上昇 最大200mm/s | 下降／上昇 最大200mm/s | 下降／上昇 最大200mm/s |
| 自動供給装置数 | 4ステーション | 最大8ステーション | 最大8ステーション |
| 自動供給装置タイプ | MAS350 / MAS9 (オプション) | MMAS350 / MAS9 (オプション) | MAS350 / MAS9 (オプション) |
| 最大パネル加工範囲 | 600mm x 600mm | 1200mm x 800mm | 24000mm x 800mm |
| ファスナー範囲 | M2.5~M8 | M2.5~M8 | M2.5~M8 |
| 必要エアー圧力 | 6~7 Bar | 6~7 Bar | 6~7 Bar |
| 電源 | 380-400V 3相 50/60Hz | 380-400V 3相 50/60Hz | 380-400V 3相 50/60Hz |
| 電力 | 13kW | 13.5kW | 13.5kW |
| 寸法 (DxWxH) | 2700mm x 3000mm x 2600mm | 3000mm x 3800mm x 2490mm | 3100mm x 6600mm x 2490mm |
| 重量 | 4300Kg | 4500Kg | 6200Kg |
