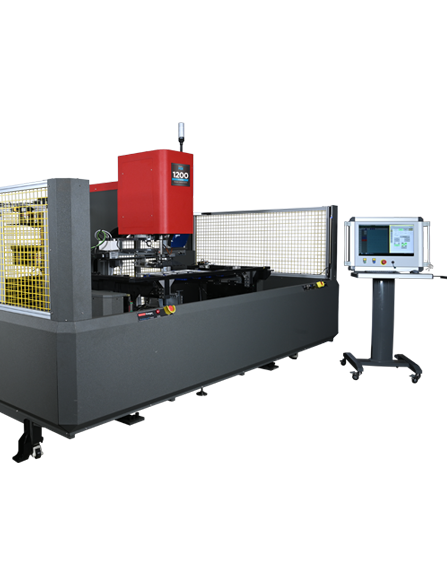

PAT 1200-E
该系统支持在单一面板上安装多达 8 种不同类型的 PEM 紧固件
伺服高速压装系统，具备更高的压力与位移控制精度，可在 3-5秒完成一个紧固件的安装
过程监控系统（PMCS）/ 安装过程监控，支持曲线显示，可选择内置或外置存储程序曲线，且支持与制造执行系统（MES）对接
支持8种不同类型上下冲头的自动更换功能
支持 CAD 图纸导入编程及程序存储，操作方式简洁，实现快速灵活的生产
3D 视觉摄像系统，可实现各种状态下的高精度辅助定位功能，并在安装后对压铆完成后的紧固件进行检测，有效提升产品质量管控水平
符合 CE 认证标准
| PAT1200-E | |
|---|---|
| 型号 | PAT1200-E |
| 适用工件尺寸 | 1200mm × 800mm |
| 折弯避位高度 | 最大70mm |
| 最大折弯断差高度 | 最大70mm |
| 工件重量 | 40Kg |
| 压铆系统 | 伺服电缸 |
| 铆压铆 | 8-80kN |
| 铆压行程 | 200mm |
| 节拍 | 3-5 秒/个 |
| 送料系统 | 8工位，8种不同类型的紧固件 （顶部送料） |
| 振动盘类型 | MAS-350 / MAS-9 (可选） |
| 适用紧固件范围 | M2.5-M8 |
| 视觉系统 | 3D拍摄系统 |
| XYZ 速度 | X：800mm/s;Y：800 mm/s; Z: 300mm/s |
| XYZ重复定位精度 | XY：0.01mm；Z：0.02mm |
| 移动平台Z轴极限 | 最大升降行程120mm |
| 电压 | 380VAC 三相五线 |
| 电源开关 | 漏电保护；40A |
| 功率 | 13.5kW |
| 气压 | 0.6Mpa |
| 视觉定位系统 | 支持 |
| 补压功能 | 支持 |
| 送料补压功能 | 支持 |
| 手动设置点位补压功能 | 支持 |
| 设备尺寸 | 3000mm × 4000mm × 2490mm |
| 设备重量 | 4500kg |
