Haeger T-Series: la nueva generación de máquinas de inserción
Diseñada para la fabricación de gabinetes de servidores
La T-Series, disponible en tres modelos optimizados, se adapta perfectamente a diferentes necesidades de producción:
T600: Diseñada para componentes compactos en forma de caja, como los interiores de racks de 19”. Con un recorrido extendido del eje Z, permite trabajar con pestañas de hasta 140 mm de altura para inserción de tuercas o 120 mm para pernos — incluso cuando las pestañas están en posición vertical.

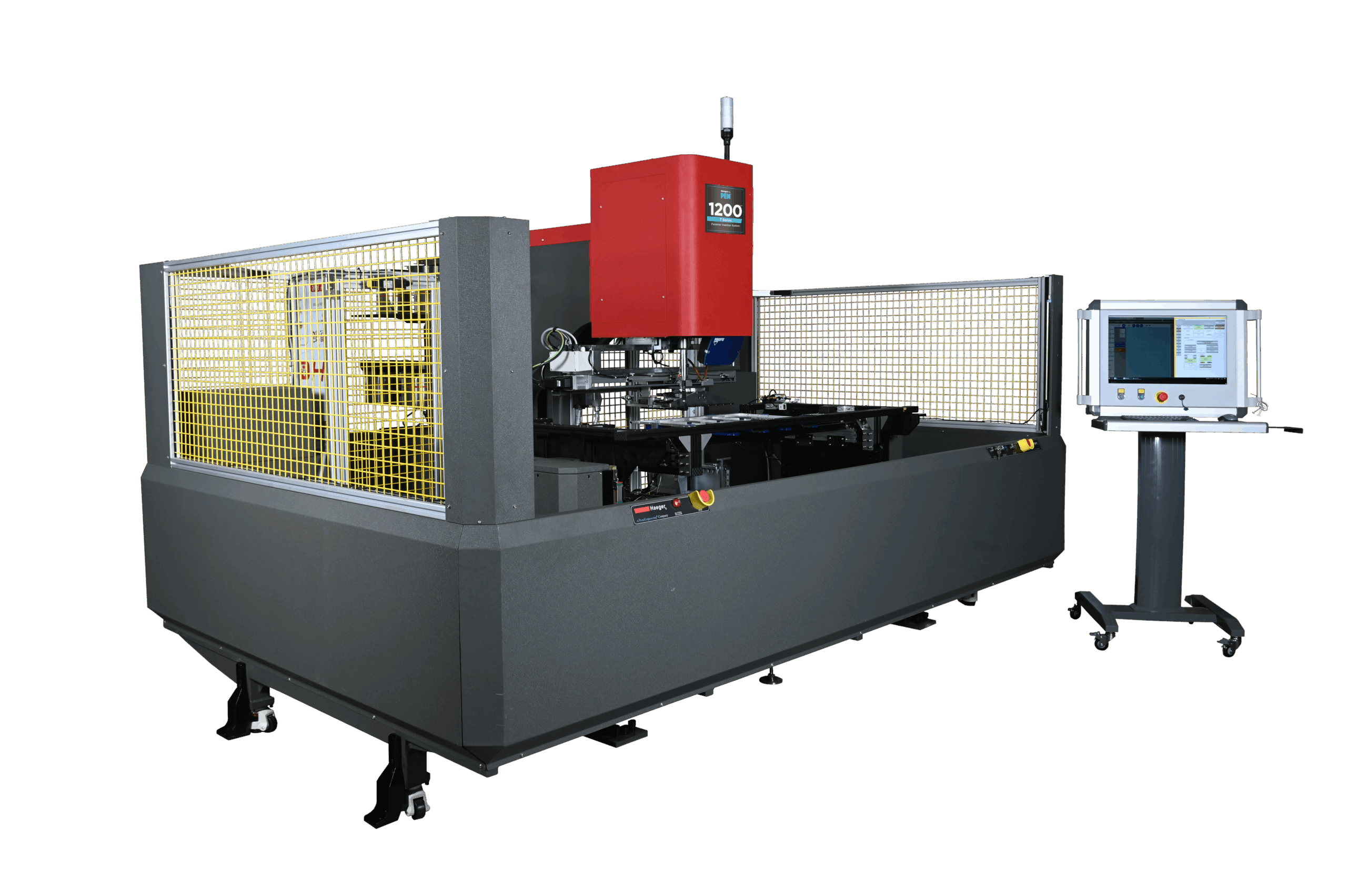

T1200: El modelo flexible y versátil. Ideal para una amplia variedad de piezas y entornos de producción mixta, ofrece el equilibrio perfecto entre rango de trabajo y espacio ocupado.
T2400: Diseñada para componentes grandes y planos, como los paneles laterales de gabinetes. Admite piezas de hasta 2400 mm de longitud, con capacidad para pestañas de entre 50 y 70 mm de altura — optimizada para piezas anchas pero poco profundas.
Adiós a los errores manuales
Con piezas complejas y gran cantidad de insertos, la inserción manual es lenta y propensa a errores.
La T-Series elimina los errores del operador al automatizar todo el proceso.
Una cámara 3D integrada asegura la alineación precisa de la pieza e inspecciona cada inserto después de la instalación — verificando posición, altura y diámetro.
Esto se traduce en menos defectos, menor desperdicio y calidad constante, incluso en producciones de gran volumen.
Rápida. Flexible. Totalmente automatizada.
La T-Series cuenta con una mesa XYZ de alta velocidad que posiciona cada punto de inserción con precisión milimétrica. Una vez cargada la pieza, el sistema se encarga de la selección de herramientas, alimentación de insertos, instalación e inspección de calidad.
Se pueden configurar hasta 8 alimentadores vibratorios por sistema, lo que permite transiciones fluidas entre diferentes tipos de insertos.
Los cambiadores automáticos de herramientas (superior e inferior) eliminan además la necesidad de intervención manual, incluso durante producciones con piezas mixtas.
Diseñada para velocidad y confiabilidad
En su núcleo, la T-Series funciona con el sistema de prensa servoaccionada de Haeger — la misma tecnología que impulsa la 824E-Drive. Esto garantiza ciclos de alta velocidad, control preciso de fuerza y recorrido, y un tiempo de inserción de insertos de solo 3 a 5 segundos (excluyendo el movimiento de la mesa).
Ya sea que busques velocidad, consistencia o control del proceso, la T-Series lo ofrece todo.
Conectividad e integración inteligentes
Diseñada para la Industria 4.0, la T-Series está lista para integrarse con sistemas MES, celdas robotizadas y líneas de producción completas.
Su sistema de control PMCS admite protocolos de comunicación estándar para facilitar el intercambio de datos y la supervisión remota.
En un entorno completamente automatizado, un puente robotizado puede cargar las piezas directamente desde los palets, eliminando por completo la intervención humana.
La programación es rápida e intuitiva mediante la importación CAD y la gestión de recetas — ideal para producciones variadas y de ritmo acelerado.
Certificada para la automatización a nivel global
Todos los modelos de la T-Series cuentan con certificación CE y cumplen con las normas internacionales de seguridad, garantizando conformidad en operaciones a nivel global.
Ya sea que produzcas miles de piezas idénticas o gestiones una amplia variedad de componentes, la Haeger T-Series te da una ventaja competitiva.
Reduce la dependencia de mano de obra, elimina errores y aumenta la eficiencia de producción — con el sistema de instalación de insertos más inteligente que hemos creado.
| Especificaciones | PAT600-E | PAT1200-E | PAT2400-E |
|---|---|---|---|
| Tipo de sistema de control | Accionador eléctrico, control de movimiento, sistema de cámara 3D, sistema de control PMCS | ||
| Rango de fuerza | 8 a 80KN | 8 a 80KN | 8 a 80KN |
| Repetibilidad | ±1 kN (10 kN – 60 kN) ±1 % del ajuste de fuerza / ±0.02 mm del ajuste de posición | ||
| Longitud de carrera | 0-300mm | 0-200mm | 0-200mm |
| Velocidad | Descenso/retracción del pistón máx. 200 mm/s | ||
| Alimentación automática / Cambio de herramienta | Alimentador superior de 4 estaciones | Alimentador superior de hasta 8 estaciones | Alimentador superior de hasta 8 estaciones |
| Bowl de alimentación | MAS350 | MAS350 | MAS350 |
| Rango de procesamiento de paneles | 600mm x 600mm | 1200mm x 800mm | 0mm x 800mm |
| Altura de pestaña del panel | Tuerca 140 mm, perno | Tuerca 70 mm, perno 50 mm | Tuerca 70 mm, perno 50 mm |
| Capacidad de clinchado | Grosor combinado de 1 mm a 6 mm | ||
| Peso del panel | Máx. 40 kg | Máx. 40 kg | Máx. 40 kg |
| Rango de insertos | M2.5-M8 | M2.5-M8 | M2.5-M8 |
| Requisito de aire | 6-7 Bar | 6-7 Bar | 6-7 Bar |
| Requisito eléctrico | 380–400 V trifásico, 50 o 60 Hz | ||
| Potencia | 13kW | 13.5kW | 13.5kW |
| Dimensiones (Prof. x An. x Al.) | 2700mmx3000mmx2600mm | 3000mmx3800mmx2490mm | 3100mmx6600mmx2490mm |
| Peso | 4300Kg | 4500Kg | 6200Kg |
