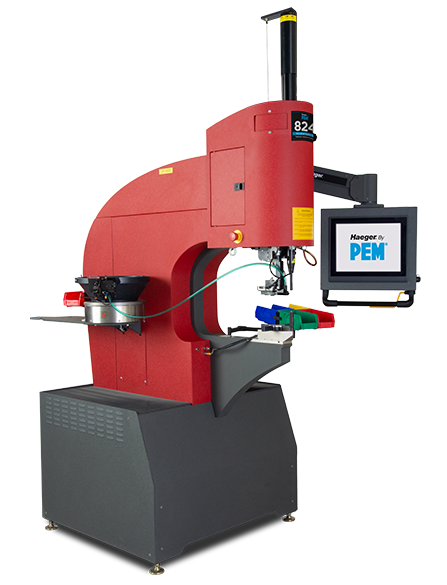

824™ WindowTouch® 5e
Elimina pasos que te hacen perder tiempo, como manipular piezas varias veces, la alimentación manual o los insertos faltantes. La 824 WindowTouch 5e ofrece una configuración de herramientas más fácil y rápida, además del sistema de alimentación de insertos más confiable y un acceso óptimo a la pieza de trabajo.
| Especificaciones | |
|---|---|
| Rango de insertos | #2-56 a 1/2″ (M2 a M12) |
| Rango de fuerza | Ajustable de 800 lbs a 16,000 lbs (3.6–72 kN) |
| Tipo de sistema de accionamiento | Hidráulico |
| Inserciones por hora | Hasta 1,400 |
| Sistema de control | Insertion Logic |
| Alimentación automática | Opcional |
| Contador de lotes | Estándar |
| Base de datos de insertos | Estándar |
| Insertion Graphics | Estándar |
| Detección de longitud del inserto | Estándar |
| Parada segura | Estándar |
| Tamaño de pantalla | 15″ |
| Compatible con robot | No aplica |
| Conexión remota | Estándar |
| Repetibilidad; | +/- 2% de la fuerza configurada |
| Profundidad de cuello | 24″ (610 mm) |
| Longitud de carrera | 0 a 8.5″ (0 a 220 mm) |
| Recorrido ascendente | 10-100% |
| Requisitos eléctricos | Trifásico, bajo 16 A 208–240 V o alto 9.6 A 380–480 V |
| Requisitos de aire | 90 a 100 PSI (6 a 7 BAR), línea de flujo mínima de 1/2″ (12 mm) de diámetro |
| Capacidad del depósito de aceite | 22 galones (83 litros) |
| Peso | 3,000 lbs (1,361 kg) |
| Dimensiones | 64″L x 41″W x 99″H (1626 mm x 1041 mm x 2515 mm) |

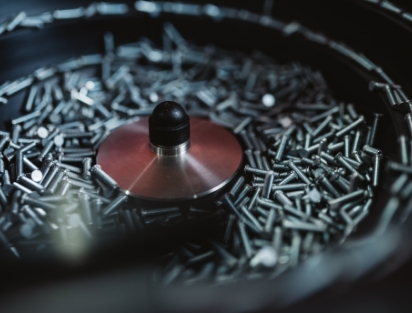

SISTEMA DE ALIMENTACIÓN AUTOMÁTICA MODULAR
El sistema de accionamiento MAS 350, en combinación con el diseño de nuestro bowl, ofrece una larga lista de ventajas, como reducir los cambios de herramienta de 3 minutos a solo 3 segundos.

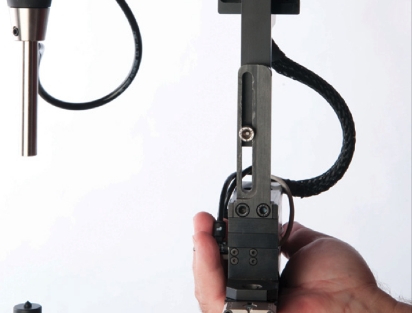

DESAFÍOS DE ALINEACIÓN ELIMINADOS
Gracias a nuestro diseño de soporte en T y shuttle con conectores integrados, el tiempo de alineación se reduce de 2 minutos a solo 10 segundos.
