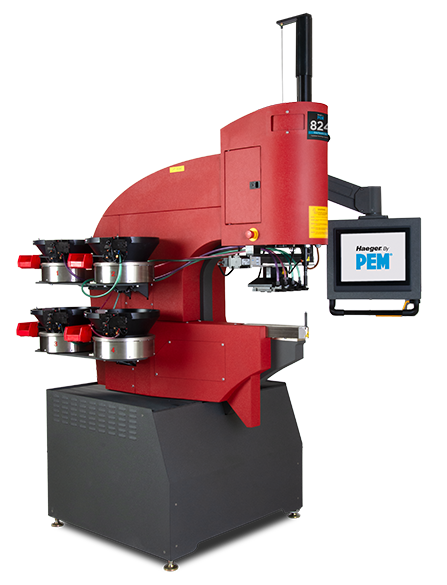

824™ OneTouch™ 5e

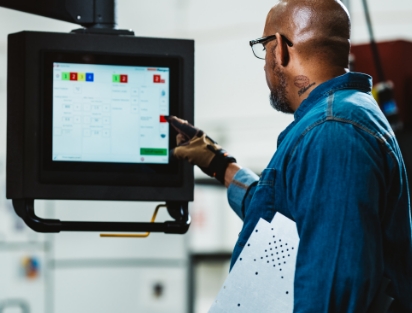

La programación es más simple y rápida gracias a InsertionLogic™ y su base de datos de insertos PEM. Insertion Graphics® permite que el operador vea instrucciones paso a paso directamente desde la interfaz HMI de la máquina. Sus 4 cambiadores de herramienta independientes y los controles integrados de proceso estadístico logran el más alto nivel de productividad y calidad.
| Especificaciones | |
|---|---|
| Rango de insertos | #2-56 a 1/2″ (M2 a M12) |
| Rango de fuerza | Adjustable de 800 lbs a 16,000 lbs (3.6-72 kN) |
| Tipo de sistema de accionamiento | Hidráulico |
| Inserciones por hora | Hasta 1,400 |
| Sistema de control | Insertion Logic |
| Alimentación automática | Estándar |
| Contador de lotes | Estándar |
| Base de datos de insertos | Estándar |
| Insertion Graphics | Estándar |
| Detección de longitud del inserto | Estándar |
| Parada segura | Estándar |
| Tamaño de pantalla | 15″ |
| Compatible con robot | Opcional |
| Conexión remota | Estándar |
| Repetibilidad; | +/- 2% de la fuerza configurada |
| Profundidad de cuello | 24″ (610 mm) |
| Longitud de carrera | 0 a 8.5″ (0 a 220 mm) |
| Recorrido ascendente | 100% – Retorno al shuttle |
| Requisitos eléctricos | Trifásico, bajo 16 A 208–240 V o alto 9.6 A 380–480 V |
| Requisitos de aire | 90 a 100 PSI (6 a 7 BAR), línea de flujo mínima de 1/2″ (12 mm) de diámetro |
| Capacidad del depósito de aceite | 22 galones (83 litros) |
| Peso | 3,200 lbs (1,452 kg) |
| Dimensiones | 64″L x 44″W x 99″H (1626 mm x 1118 mm x 2515 mm) |
AUTOMATIZACIÓN DE CUATRO ESTACIONES
La automatización de cuatro estaciones, tanto en los cambiadores de herramienta superior como inferior, aumentará tu productividad.
CONFIGURACIÓN DE HERRAMIENTAS SIMPLIFICADA
Insertion Logic cuenta con una amplia base de datos de insertos PEM y herramientas Haeger, lo que permite configurar rápidamente nuevos trabajos y recuperar configuraciones anteriores.
