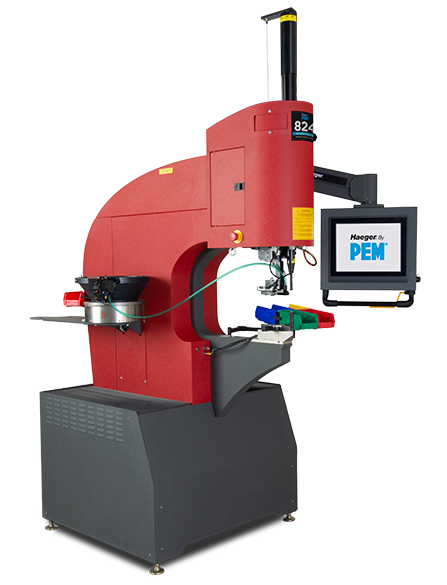

824™ WindowTouch® 5e
Vermeiden Sie zeitraubende Arbeitsschritte wie mehrfaches Teilehandling, manuelle Zuführung oder fehlende Befestigungselemente.
Der 824 WindowTouch 5e ermöglicht eine schnellere und einfachere Werkzeugeinrichtung sowie eine zuverlässige Zuführung der Befestigungselemente und einen optimalen Zugang zum Werkstück.
| Technische Daten | |
|---|---|
| Befestigungsbereich | #2-56 bis 1/2″ (M2 bis M12) |
| Kraftbereich | Einstellbar von 800 lbs bis 16.000 lbs (3,6–72 kN) |
| Antriebssystem | Hydraulisch |
| Einfügungen pro Stunde | Bis zu 1.400 |
| Steuerungssystem | Insertion Logic |
| Automatische Zuführung | Optional |
| Chargenzähler | Standard |
| Befestigungselement-Datenbank | Standard |
| Einfügegrafiken | Standard |
| Längenerkennung für Befestigungselemente | Standard |
| Positionsendanschlag | Standard |
| Bildschirmgröße | 15″ |
| Roboterkompatibel | k. A. |
| Fernverbindung | Standard |
| Wiederholgenauigkeit | +/- 2% der Kraftvoreinstellung |
| Ausladung | 24″ (610 mm) |
| Hubweg | 0 bis 8,5″ (0 bis 220 mm) |
| Rückhubanteil | 10-100% |
| Elektrische Anforderungen | 3-Phasen-Niedrig 16 A 208–240 V oder Hoch 9,6 A 380–480 V |
| Luftversorgung | 90 bis 100 PSI (6 bis 7 BAR) 1/2″ (12mm) Durchmesser, Mindestdurchfluss |
| Ölbehälterkapazität | 22 Gallonen (83 Liter) |
| Gewicht | 3.000 lbs (1.361 kg) |
| Stellfläche | 64″L x 41″B x 99″H (1626 mm x 1041 mm x 2515 mm) |

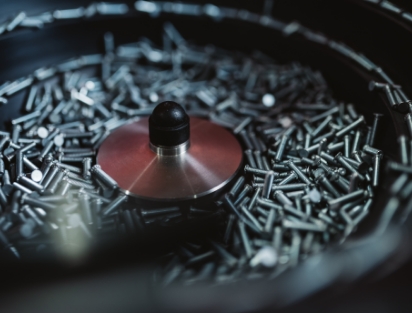

MODULARES AUTOMATISCHES ZUFÜHRSYSTEM
The MAS 350 drive system, in combination with our bowl design, provides a long list of advantages—such as tool changes reduced from 3 minutes to 3 seconds.Das Antriebssystem MAS 350 bietet in Kombination mit unserem Schalen-Design zahlreiche Vorteile – darunter Werkzeugwechselzeiten, die von 3 Minuten auf nur 3 Sekunden reduziert werden.
AUSRICHTUNGSPROBLEME GELÖST
Dank unseres T-Halterungs- und Shuttle-Designs mit integrierten Steckverbindern verkürzt sich die Ausrichtungszeit von 2 Minuten auf 10 Sekunden.
