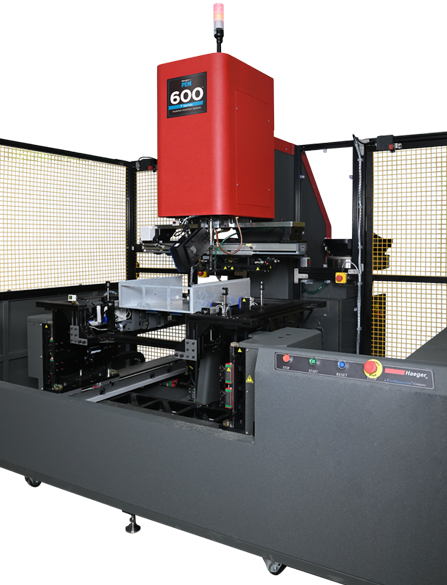

PAT600-E
该系统支持在单一面板上安装多达 8 种不同类型的 PEM 紧固件
伺服高速压装系统，具备更高的压力与位移控制精度，可在 3-5秒完成一个紧固件的安装
过程监控系统（PMCS）/ 安装过程监控，支持曲线显示，可选择内置或外置存储程序曲线，且支持与制造执行系统（MES）对接
支持8种不同类型上下冲头的自动更换功能
支持 CAD 图纸导入编程及程序存储，操作方式简洁，实现快速灵活的生产
3D 视觉摄像系统，可实现各种状态下的高精度辅助定位功能，并在安装后对压铆完成后的紧固件进行检测，有效提升产品质量管控水平
符合 CE 认证标准
| PAT-600-E | |
|---|---|
| 压力范围 | 可调范围1797lbf.(8kN) to 17,969lbf.(80kN) |
| 驱动系统类型 | 伺服电缸驱动 伺服运动控制 3D视觉系统 |
| 控制系统 | PMCS |
| 重复精度 | 2% F.S. |
| 行程长度 | 0 ~ 300mm |
| 速度 | 200mm/s 最快 |
| 自动送料 | 支持同时8种不同类型的紧固件（仅顶部送料） |
| 面板加工范围 | 600mm x 600mm |
| 面板折弯高度范围 | 安装螺母 140mm 安装螺钉 120mm |
| 面板重量 | 40千克 最大 |
| 铆接能力 | 1mm-6mm 板厚 |
| 紧固件范围 | M2.5 to M8 |
| 批次计数器 | 标准 |
| 紧固件数据库 | 标准 |
| 压铆曲线 | 标准 |
| 是否可适配机器人 | 可选 |
| 远程连接 | 标准 |
| 气源要求 | 90 to 100 PSI (6-7 BAR) |
| 电力要求 | 380 ~400V 3PH 50 or 60HZ |
| 功率 | 13kW |
| 外形尺寸（长 × 宽 × 高） | 2700mm x 3000mm x 2600mm |
| 重量 | 4,300 kg |
