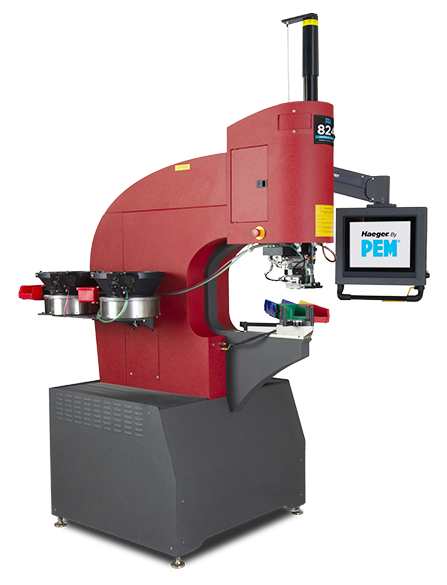

824™ OneTouch™ 5e LITE
OneTouch™ 5e LITE
La Haeger® 824 OneTouch 5e LITE te ofrece todas las ventajas de la 824™ WindowTouch® 5e con la productividad de la 824 OneTouch 5e. Cuenta con una segunda estación superior automática que cambia las herramientas superiores y las estaciones de inserción de forma automática. Incluye detección de insertos, así como detección de longitud para pernos y separadores, en dos estaciones.
| Especificaciones | |
|---|---|
| Rango de insertos | #2-56 a 1/2″ (M2 a M12) |
| Rango de fuerza | Ajustable de 800 lbs a 16,000 lbs (3.6–72 kN) |
| Tipo de sistema de accionamiento | Hidráulico |
| Inserciones por hora | Hasta 1,400 |
| Sistema de control | Insertion Logic |
| Alimentación automática | Estándar |
| Contador de lotes | Estándar |
| Base de datos de insertos | Estándar |
| Insertion Graphics | Estándar |
| Detección de longitud del inserto | Estándar |
| Parada segura | Estándar |
| Tamaño de pantalla | 15″ |
| Compatible con robot | No aplica |
| Conexión remota | Estándar |
| Repetibilidad; | +/- 2% de la fuerza configurada |
| Profundidad de cuello | 24″ (610 mm) |
| Longitud de carrera | 0 a 8.5″ (0 a 220 mm) |
| Recorrido ascendente | 10–100% estación manual / automático: 100% – Retorno al shuttle |
| Requisitos eléctricos | Trifásico, bajo 16 A 208–240 V o alto 9.6 A 380–480 |
| Requisitos de aire | 90 a 100 PSI (6 a 7 BAR), línea de flujo mínima de 1/2″ (12 mm) de diámetro |
| Capacidad del depósito de aceite | 22 galones (83 litros) |
| Peso | 3,100 lbs (1,406 kg) |
| Dimensiones | 64″L x 44″W x 99″H (1626 mm x 1118 mm x 2515 mm) |

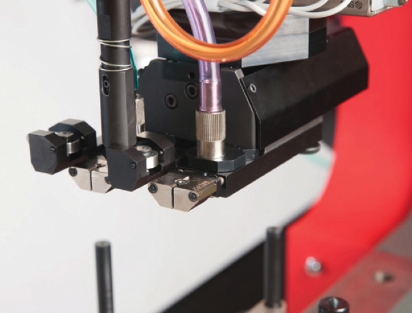

DETECCIÓN EN DOS ESTACIONES
Incluye detección de insertos y detección de longitud de pernos y separadores en dos estaciones.

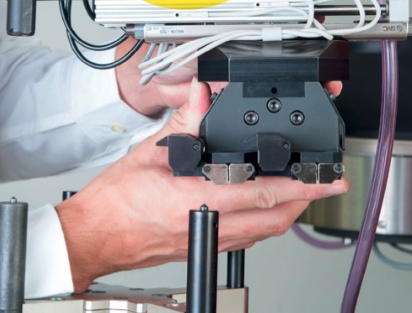

CAMBIO RÁPIDO A LA VERSATILIDAD DE WindowTouch
El cambiador de herramienta superior de doble estación cuenta con conectores integrados que permiten hacer el cambio a cualquier otro ajuste de herramienta en solo 10 segundos. No se requiere capacitación.
