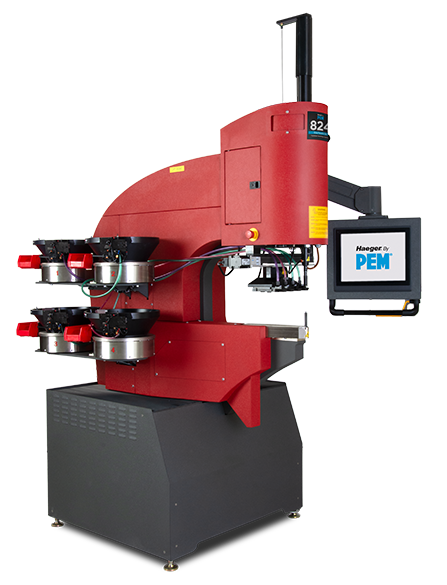

824™ OneTouch™ 5e

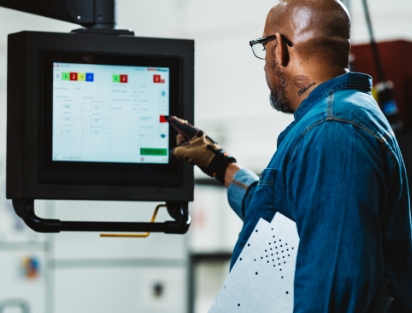

Die Programmierung ist dank InsertionLogic™ und seiner Datenbank für PEM-Hardware einfacher und schneller. Insertion Graphics® ermöglicht die Anzeige von Schritt-für-Schritt-Bedienungsanweisungen auf der HMI der Maschine.
4 unabhängige Werkzeugwechsler und integrierte statistische Prozesskontrollen sorgen für ein Höchstmaß an Produktivität und Qualität..
| Technische Daten | |
|---|---|
| Befestigungsbereich | #2-56 bis 1/2″ (M2 bis M12) |
| Kraftbereich | Einstellbar von 800 lbs bis 16.000 lbs (3,6–72 kN) |
| Antriebssystem | Hydraulisch |
| Einfügungen pro Stunde | Bis zu 1.400 |
| Steuerungssystem | Insertion Logic |
| Automatische Zuführung | Standard |
| Chargenzähler | Standard |
| Befestigungselement-Datenbank | Standard |
| Einfügegrafiken | Standard |
| Längenerkennung für Befestigungselemente | Standard |
| Positionsendanschlag | Standard |
| Bildschirmgröße | 15″ |
| Roboterkompatibel | Optional |
| Fernverbindung | Standard |
| Wiederholgenauigkeit | +/- 2% der Kraftvoreinstellung |
| Ausladung | 24″ (610 mm) |
| Hubweg | 0 to 8,5″ (0 bis 220 mm) |
| Rückhubanteil | 100% – Rückkehr zum Shuttle |
| Elektrische Anforderungen | 3-Phasen-Niedrig 16 A 208-240 V oder Hoch 9,6 A 380-480 V |
| Luftversorgung | 90 bis 100 PSI (6 bis 7 BAR) 1/2″ (12 mm) Durchmesser, minimale Leitungsdurchflussmenge |
| Ölbehälterkapazität | 22 Gallonen (83 Liter) |
| Gewicht | 3.200 lbs (1.452 kg) |
| Stellfläche | 64″L x 44″B x 99″H (1626 mm x 1118 mm x 2515 mm) |
VIER-STATIONEN-AUTOMATION
Die Vier-Stationen-Automation sowohl des unteren als auch des oberen Werkzeugwechslers steigert Ihre Produktivität deutlich.
OPTIMIERTER WERKZEUGEINRICHTUNGSPROZESS
Insertion Logic ist mit einer umfangreichen Datenbank von PEM-Befestigungselementen und Haeger-Werkzeugen ausgestattet und ermöglicht so das schnelle Einrichten neuer Aufträge sowie das Abrufen bestehender Aufträge.
