618™ MSP 5e
Die 618 MSP 5e bietet 6 Tonnen (53 kN) Stößelkraft, eine Ausladung von 18″ (450 mm) sowie eine einstellbare Rückhubposition. Auch bei diesem vollhydraulischen System können Sie sich auf hohe Zuverlässigkeit und Energieeffizienz verlassen – ergänzt durch unser patentiertes Sicherheits- und Werkzeugschutzsystem sowie einen Stückzähler.
| Technische Daten | |
|---|---|
| Befestigungsbereich | #2-56 bis 1/2″ (M8-Bolzen, M12-Mutter) |
| Kraftbereich | Einstellbar von 600 lbs bis 12.000 lbs (2,6–53 kN) |
| Antriebssystem | Hydraulisch |
| Einfügungen pro Stunde | Bis zu 1.400 |
| Steuerungssystem | Insertion Logic |
| Automatische Zuführung | Optional |
| Chargenzähler | Standard |
| Befestigungselement-Datenbank | Standard |
| Einfügegrafiken | Nein |
| Längenerkennung für Befestigungselemente | Nein |
| Positionsendanschlag | k. A. |
| Bildschirmgröße | 10″ |
| Roboterkompatibel | Optional |
| Fernverbindung | Standard |
| Wiederholgenauigkeit | +/- 2% der Kraftvoreinstellung |
| Ausladung | 18″ (450 mm) |
| Hubweg | 0 bis 8,0″ (0 bis 200 mm) |
| Rückhubanteil | 10-100% |
| Elektrische Anforderungen | 3-Phasen-Niedrig 9 A 208–240 V oder Hoch 3,7 A 380–480 V |
| Luftversorgung | 90 bis 100 PSI (6 bis 7 BAR), 1/2″ (12 mm) Durchmesser, Mindestdurchfluss |
| Ölbehälterkapazität | 10 Gallonen (39 Liter) |
| Gewicht | 1.600 lbs (726 kg) |
| Stellfläche | 45″L x 34″B x 84″H (1092 mm x 864 mm x 2134 mm) |

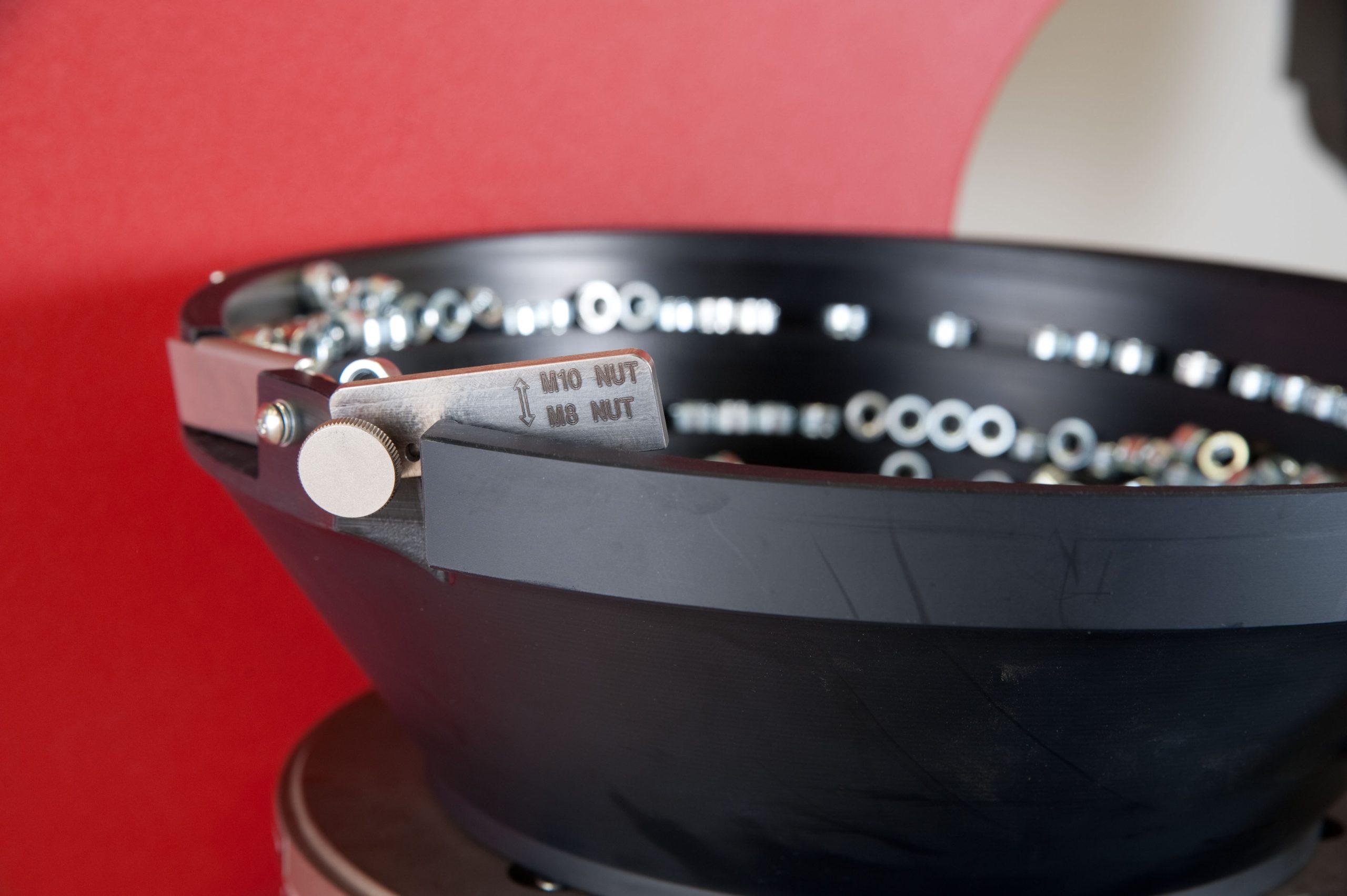

EFFIZIENZSTEIGERUNG MIT DEM MAS-350
Das standardmäßige automatische Zuführsystem MAS-350 von Haeger unterstützt das gesamte Sortiment an PEM-Standardbefestigungselementen – durch einfaches Austauschen der Module zwischen verschiedenen Befestigungstypen.

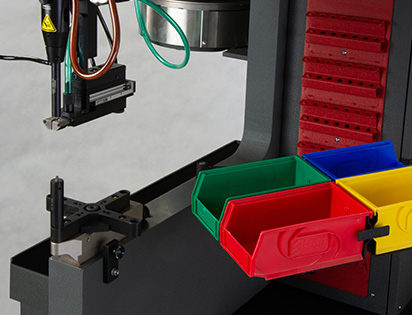

MULTI-SHUTTLE-WERKZEUGPLATTFORM
Die Multi-Shuttle-Plattform ermöglicht einen universellen, schnellen und einfachen Werkzeugwechsel zwischen Muttern, Bolzen und Abstandshaltern – vollständige Werkzeugwechsel sind in nur zwei Minuten möglich, ganz ohne erneute Ausrichtung.
