PEMSERTER® NextGen
Universeller In-Die-Zuführwagen
Dieses modulare Plug-and-Play-System wurde für die effiziente und präzise Installation von PEM®-Einpressbefestigungselementen während des Stanzprozesses entwickelt. Es rationalisiert die Abläufe, indem es sekundäre Arbeitsschritte überflüssig macht, Kosten senkt und Qualität sowie Durchsatz verbessert. Mit Schnellwechselwerkzeugen und Kompatibilität mit den meisten Typen von Befestigungselementen unterstützt es eine flexible Fertigung und die Integration in Industrie-4.0-Systeme. Die NextGen-Lösung ist ideal für Transfer- und Folgeverbundstanzen – sie steigert die Produktivität und hält gleichzeitig den Investitionsaufwand gering.
| Technische Daten | |
|---|---|
| Aufstellmaß (LxWxH) | 1,5m x 1m x 2m |
| Gewicht | 745kg |
| Elektrische Versorgung | 230V, einphasig |
| Druckluftbedarf | 6 / 7 bar, innen Ø12mm MIM |
| Pressgeschwindigkeit | bis zu 65 Hübe pro Minute |
| Steuerungssystem | Siemens ET200-1510 |
| Bedienoberfläche | Siemens HMI Touchscreen |
| Trichterinhalt | 25 Liter |
| Anzahl Zuführleitungen | 4x (andere Konfigurationen auf Anfrage) |
| Manövrierfähigkeit | Leicht laufende Schwenkrollen |
| Ausführung für PEM® Gewindeeinsatz Typ | STM/SSTM M5 bis M8 |
| Ausführung für PEM® Bolzen Typ | FHTM/HFHTM/HFETM/THFETM M5-12 bis M8-35 |
| PEM® Befestiger-Größentauschbarkeit | Ja |
| PEM® Befestiger-Typentauschbarkeit | Ja |
| Mehrere Schalen pro Wagen | Ja – kundenspezifische Lösung |

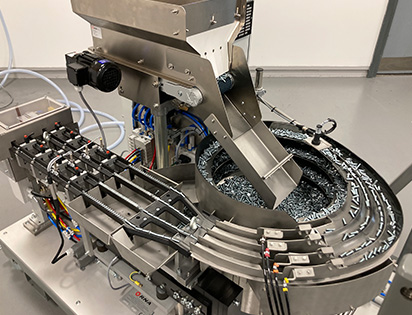

PEMSERTER – MODULARES DESIGN
Das modulare Design ermöglicht einen schnellen und reproduzierbaren Wechsel und bietet einzigartige Flexibilität. Das System kann für die Zuführung verschiedener PEM® Befestigungselemente konfiguriert werden, wodurch die Notwendigkeit mehrerer Zuführsysteme entfällt.

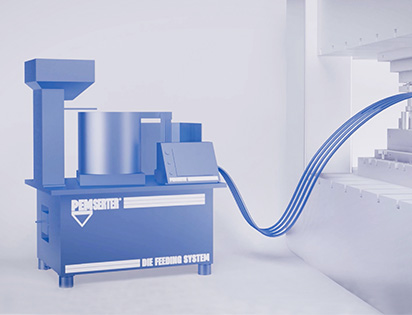

PLUG-AND-PLAY
Das System lässt sich mühelos an Matrize und Presse anschließen. Durch den Einsatz von Schnellkupplungen ist es praktisch „Plug-and-Play“. Einzige Voraussetzungen für den Betrieb des Wagens sind eine einphasige Stromversorgung und Druckluft.
